北京德高潔清潔設備有限公司于2010年立項，組織負責不同領域的數位工程師歷經兩年，終于在今年初研制成功TR ATC有軌電車清洗系統系統。該系統完全可以替代人工清洗，并可以解決人工清洗帶來的不便利和對車體表面油漆的損傷，實現了洗車的自動化。以下主要介紹TR ATC有軌電車清洗系統系統構成。





德高潔TR ATC有軌電車清洗系統主要由噴淋系統、洗刷系統、干燥系統、水處理系統(選配)、預警系統及控制系統等組成。



1、噴淋系統



噴淋系統由高低壓泵、清水水箱、藥液水箱、電磁閥、回轉接頭、管道管架和噴嘴噴頭等組成。設備主體選取耐腐蝕材質，IP56防護等級高，參數穩定，工作環境要求寬泛。

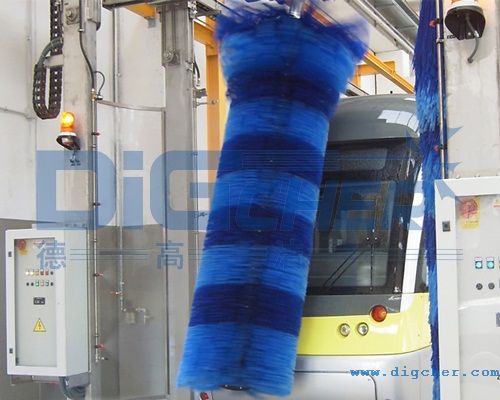

2、洗刷系統



洗刷系統分為端面和側面兩種形式。



端面：



端面洗刷由龍門支架、滑槽擺桿、角變量儀、阻力裝置、端刷輥筒、輥筒馬達、拖放裝置、拖放馬達和噴管噴嘴組成。





側面：



側面洗刷由回轉立柱、回轉支承、鉸接橫臂、角變量儀、輥筒馬達、側刷輥筒和噴管噴嘴組成。



3、干燥系統



干燥系統由高壓風機、加熱裝置、電磁閥門、風管風嘴和機柜機架等組成。





4、水處理系統



水處理系統由隔油調節池、混凝反應槽、快速過濾器及油水分離器等組成。



5、預警系統



預警系統由限界欄桿、信號燈箱、標志圖牌、監控攝像、監控顯示和報警裝置等組成。



6、控制系統



控制系統由PLC可編程控制集成，人機界面操作臺，營運網絡互聯端子等組成。
