自動化發動機缸體去毛刺機-發動機缸體除毛刺機

一、設備概述

發動機的加工質量直接影響發動機的質量，進而影響到汽車整體的質量，因此發動機缸體零件上的毛刺，直接影響著零件整體質量。德高潔自主研發的自動化發動機缸體去毛刺機，專門根據零件特點研發設計，能全自動去除發動機腔體內孔、夾縫毛刺。

二、設備介紹

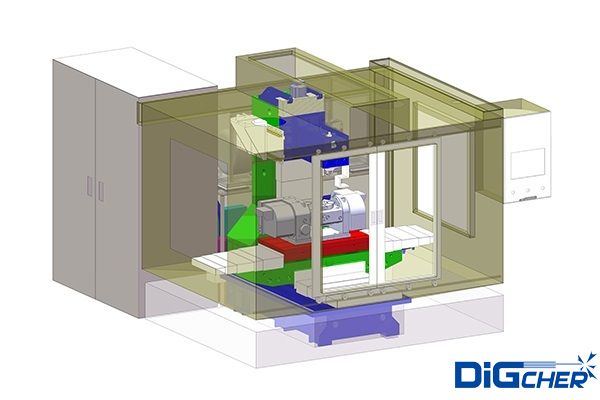

機床部分：使用BT40通用刀柄作為高壓水噴頭載體，配以自動刀庫換刀系統。高精度電腦數控分度盤提高加工精度和加工效率。
過濾系統：四級過濾，接水口鐵絲網、沉淀過渡油水分離、離心過濾、精密過濾器；出水過濾精度可達到5um。
高壓水系統：高技術密封填料，工業陶瓷柱塞，工業曲軸動力端，飛濺潤滑系統，意大利國際泵業集團的鑄鋼柱塞泵，可長時間連續運轉。
電氣控制系統：自動電氣控制系統采用德國西門子SINUMERIK數控機床專用配置及技術，9英寸觸摸屏顯示。

三、設備特點

1、刀庫可配備6把水刀，根據需要靈活選擇，自動換刀；
2、提高去毛刺的品質及清洗精度，不僅能夠去除毛刺及表面污物且不會損傷被清洗對象的基體；
3、取代人工，節省時間，提高工作效率，降低加工成本；
4、高效節能，無環境污染的清除毛刺和加工切屑；
5、數控系統，操作靈活，可以適應加工不同形狀工件；
6、循環過濾系統將廢水過濾，水的利用率高，節能環保；
7、可適應24小時連續生產。

四、技術參數

壓力：350～1000 bar
流量：15～50 L/min
功率：15～45 kw
刀柄型號(清洗噴頭)：BT40
刀柄數量：6把(選配)
噴嘴噴射角度：根據零件加工要求定制
搖籃：高精度電腦數控分度360º旋轉精準定位
加工(清洗)范圍：700×500×500×±90º
設備外形尺寸(L*W*H)：4.5 m×3.3 m×2.4 m
設備總占地：約15m²
